En koblet induktor er en der tilkobling av to spoler eller induktorer kan oppnås ved elektromagnetisk induksjon. Hver gang en vekselstrøm flyter gjennom primærspolen, skaper spolen et magnetfelt koblet til sekundærspolen og induserer en spenning inne i spolen. Fenomenet indusert spenning fra en induktor til en annen kalles gjensidig induktans.
Koblingsinduktorer er designet for en rekke bruksområder. Disse kompakte koplede induktorene har høye metningsstrømmer. Modulen kan brukes som en koblingsinduktor i en ikke-isolert DC/DC-omformertopologi, eller som en transformator i en flyback-omformer. De kan også brukes som common mode induktorer på kraftledninger. SHINHOM koblingsinduktorer har koblingskoeffisienter opptil 99%. Den kompakte, men robuste designen gir funksjonell isolasjonsspenning på opptil 500V mellom de to viklingene.
| Produktfamilier | Induktans (µH) | IDC(mA) | Lengde (mm) | Bredde (mm) | Høyde (mm) | |

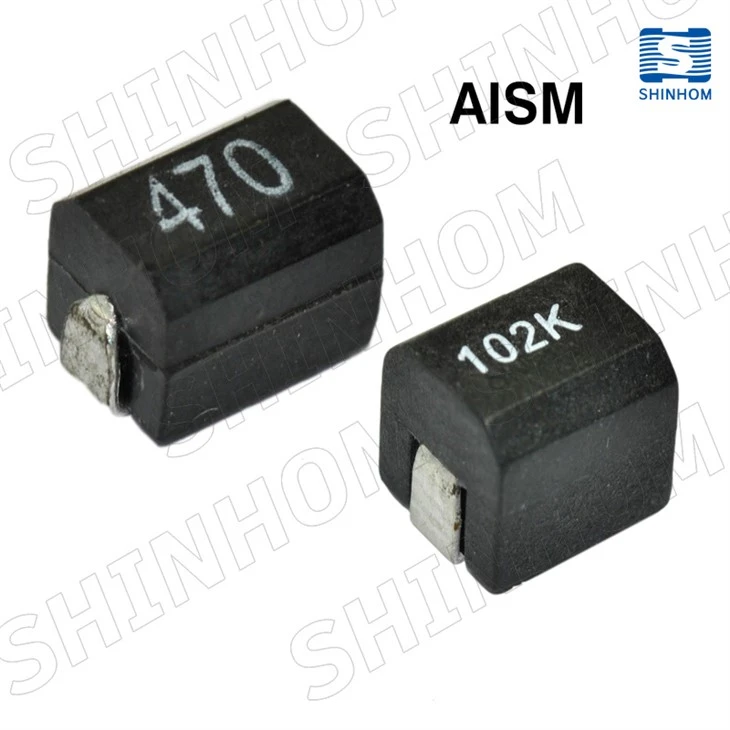

| AISM | 0.01-10000 | 25-1800 | 2.5-5.6 | 1.8-5.0 | 2.0-5.0 | ✉ |
| LPM | 0.1-400 | 0.32-80A | 2.5-22.5 | 2.5-22.5 | 1.0-10 | ✉ |
| LTM | 0.1-1000 | 100-3000 | 79.53-81.3 | 3.96-5.2 | - | ✉ |
Overflatemontert sårbrikkeinduktor
Høystrøms overflatemonterte støpte sponinduktorer
EGENSKAPER:
Lav profil
Høy pålitelighet
Støpt konstruksjon
Utmerket loddeevne
Varmebestandig støpt harpiks
Utmerket mekanisk styrke
Blyfri er RoHS-klage
Størrelser 1008 / 1210 / 1812 / 2220
APPLIKASJONER:
videospillere
Videokameraer
Kommunikasjonssystem
Bilsystemer
LCD/PDP-TV
Harddiskstasjoner
Nettverkssystemer
Periferutstyr til datamaskiner
TEKNISK INFORMASJON:
Testing: (Ekvivalent akseptabelt) Induktans:HP4285A,RDC:QuadTech 1880 Milliohmmeter,Q: HP4342A,SRF:HP4291A
IDC Max: Bestemmes når overlagret likestrøm reduseres med 10 % mot startverdien
Loddemetoder: Bølge, Dampfase, Infrarød
Motstand mot loddevarme: 260 grader i 10 sekunder
Løsemiddelmotstand: Samsvarer med MIL-STD-202E
Merking: Induktans og toleranse
Driftstemperatur: -40 grader til +105 grader
Lagringstemperatur: -40 grader til +105 grader
Serier i denne familien
SMD-skjermet kraftinduktor, SMD-spoler med høy pålitelighet
EGENSKAPER:
Magnetisk skjermet strøminduktor Skjermet SMD strømbrikkeinduktor
For høy strøm opp til 50A og svært lav DCR Reflow og håndlodding
er tilgjengelige Gode loddefileter og karakter hindrer skader under lodde-reflow
APPLIKASJONER:
Bærbar datamaskin
Batteridrevet utstyr
DC/DC omformer
Digitalkamera og skannerCD-ROM/DVD og PDA
· Driftstemperaturområde -55 grader til +125 grader
Serier i denne familien
| Produktserie | Induktans (µH) | IDC(A) | Lengde (mm) | Bredde (mm) | Høyde (mm) | |

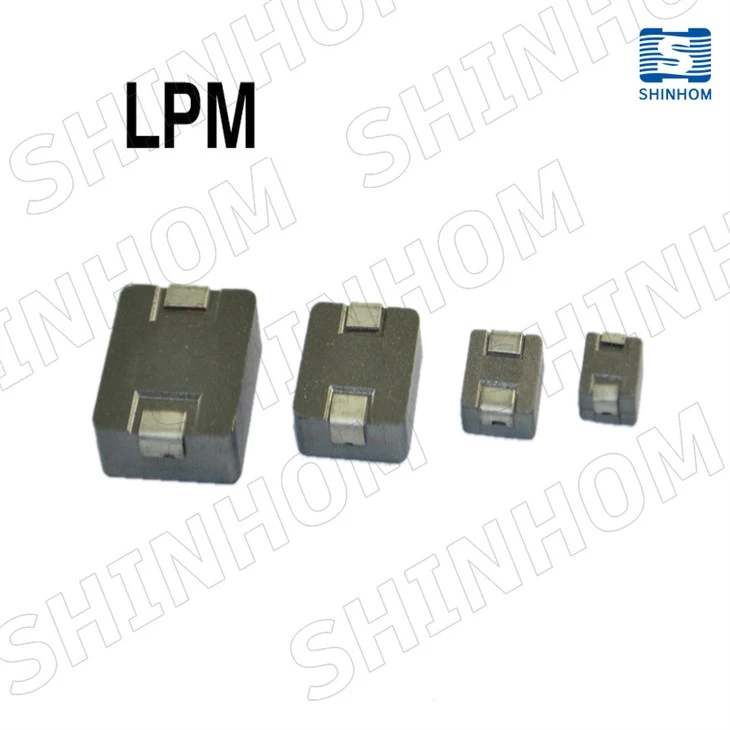

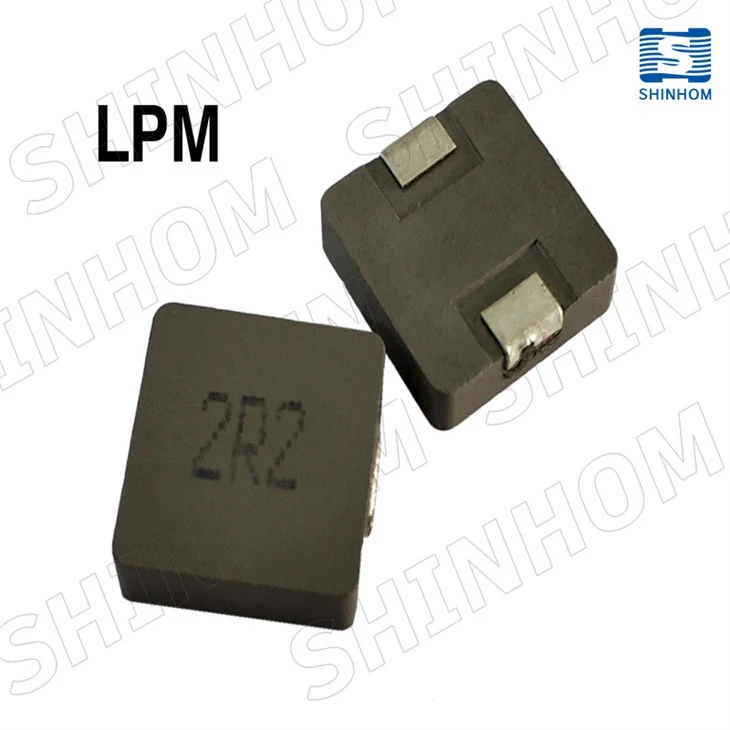

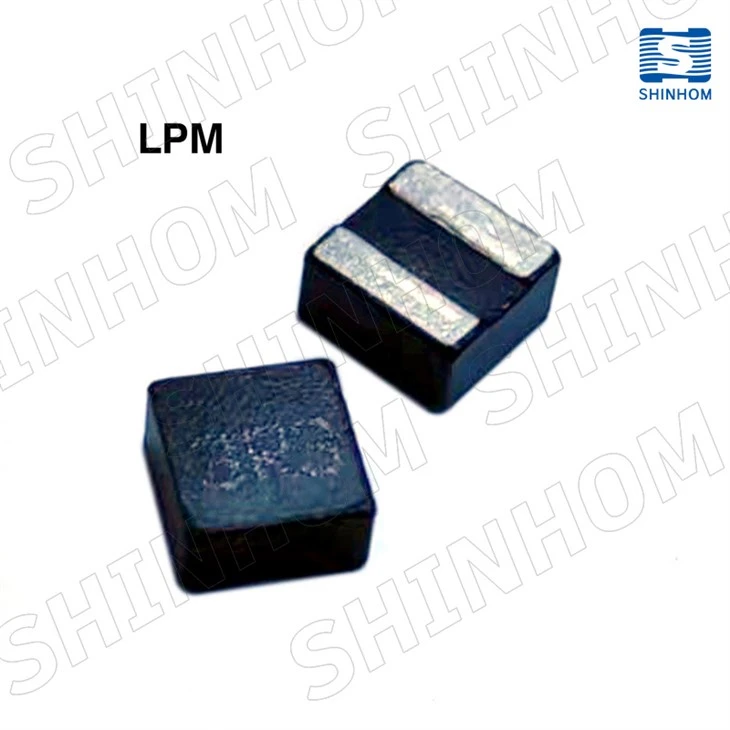

| LPM0110 | 0.22-10 | 0.32-1.7 | 1.2 | 1.0 | 0.8 | ✉ |
| LPM0420C | 0.1-10 | 1.8-18 | 4.5 | 4.5 | 2.0 | ✉ |
| LPM0515C | 0.15-10 | 2.3-16 | 5.5 | 5.5 | 1.5 | ✉ |
| LPM0518C | 0.22-4.7 | 3.5-16 | 5.5 | 5.5 | 1.8 | ✉ |
| LPM0520C | 0.1-10 | 2.0-20 | 5.5 | 5.5 | 2.0 | ✉ |
| LPM0530C | 0.1-33 | 2.0-23 | 5.5 | 5.5 | 3.0 | ✉ |
| LPM0620C | 0.1-10 | 3.0-21 | 7.4 | 7.4 | 2.0 | ✉ |
| LPM0624C | 0.1-15 | 3.5-30 | 7.4 | 7.4 | 2.4 | ✉ |
| LPM0630C | 1.0-22 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0640C | 0.15-12 | 4.0-40 | 7.4 | 7.4 | 4.0 | ✉ |
| LPM0650C | 0.47-47 | 2.5-22 | 7.6 | 7.6 | 5.0 | ✉ |
| LPM0830C | 0.22-33 | 3.0-30 | 9.2 | 9.2 | 3.0 | ✉ |
| LPM0840C | 0.22-47 | 3.0-32 | 9.2 | 9.2 | 4.0 | ✉ |
| LPM0850C | 0.15-22 | 5.0-45 | 9.2 | 9.2 | 5.0 | ✉ |
| LPM1020C | 0.33-2.2 | 8-29 | 10.5 | 10.5 | 2.0 | ✉ |
| LPM1030C | 0.36-6.8 | 7.0-25 | 10.5 | 10.5 | 3.0 | ✉ |
| LPM1040C | 0.19-47 | 3.6-40 | 10.5 | 10.5 | 4.0 | ✉ |
| LPM1050C | 0.36-22 | 6.0-33 | 10.5 | 10.5 | 5.0 | ✉ |
| LPM1050D | 3.3-22 | 2.5-7.0 | 10.2 | 10.2 | 5.0 | ✉ |
| LPM1060C | 1.0-4.7 | 14-26.5 | 11.3 | 10.0 | 6.0 | ✉ |
| LPM1080D | 8.2-22 | 4.0-6.0 | 11.2 | 11.2 | 8.0 | ✉ |
| LPM1090D | 1.0-47 | 2.3-17 | 10.2 | 10.2 | 9.0 | ✉ |
| LPM1213D | 8.2-22 | 5.5-10 | 13.8 | 13.8 | 13 | ✉ |
| LPM1235C | 0.1-10.0 | 7.0-48 | 13.2 | 13.2 | 3.5 | ✉ |
| LPM1250C | 0.1-22 | 7.0-50 | 13.2 | 13.2 | 5.0 | ✉ |
| LPM1260C | 0.33-10.0 | 11-45 | 13.2 | 13.2 | 6.0 | ✉ |
| LPM1265C | 0.15-68 | 5.0-60 | 13.2 | 13.2 | 6.5 | ✉ |
| LPM1280C | 1.0-2.2 | 26-35 | 13.2 | 13.2 | 8.0 | ✉ |
| LPM1770C | 1.0-350 | 3.0-50 | 18 | 18 | 7.0 | ✉ |
| LPM2010C | 0.24-2.2 | 1.6-6.3 | 2.0 | 1.6 | 1.0 | ✉ |
| LPM2213C | 0.47-400 | 4.0-80 | 22.5 | 22.5 | 13 | ✉ |
| LPM2510C | 1.0-4.7 | 1.5-3.5 | 2.5 | 2.0 | 1.0 | ✉ |
| LPM2512C | 0.22-4.7 | 1.8-8.0 | 2.5 | 2.0 | 1.2 | ✉ |
| LPM3210C | 1.0 | 4.0 | 3.2 | 2.5 | 1.0 | ✉ |
| LPM3212C | 4.7 | 2.0 | 3.2 | 2.5 | 1.2 | ✉ |
| LPM3215C | 0.22 | 11 | 3.2 | 2.5 | 1.5 | ✉ |
| LPM3220C | 1.0-4.7 | 2.8-5.4 | 3.2 | 2.5 | 2.0 | ✉ |
| LPM4010C | 1.0-10.0 | 1.5-3.5 | 4.0 | 4.0 | 1.0 | ✉ |
| LPM4012C | 0.25-10.0 | 1.8-8.0 | 4.0 | 4.0 | 1.2 | ✉ |
| LPM4015C | 0.47-2.2 | 6.0-9.2 | 4.0 | 4.0 | 1.5 | ✉ |
| LPM4020C | 0.33-22 | 1.7-13 | 4.0 | 4.0 | 2.0 | ✉ |
| LPM4030C | 0.15-10.0 | 3.1-24 | 4.0 | 4.0 | 3.0 | ✉ |
| LPM4040C | 0.15-10.0 | 2.8-21 | 4.0 | 4.0 | 4.0 | ✉ |
| LPM5020C | 0.15-6.8 | 4.5-27 | 5.4 | 5.2 | 2.0 | ✉ |
| LPM5030C | 0.15-10.0 | 4.5-30 | 5.4 | 5.2 | 3.0 | ✉ |
| LPM6030C | 0.15-10.0 | 7.0-35 | 6.6 | 6.4 | 3.0 | ✉ |
| LPM6060C | 0.22-15 | 7.4-29 | 6.6 | 6.4 | 6.0 | ✉ |
| LPM10100C | 1.0-15 | 13.8-43.5 | 11.3 | 8.0 | 10.0 | ✉ |
Støpte uskjermede RF-spoler
FUNKSJONER:
Trådviklet konstruksjon
Høy pålitelighet
Aksiale bly faste induktorer
Støpt polypropylen
Arbeidstemperatur: -55 grader til +85 grader

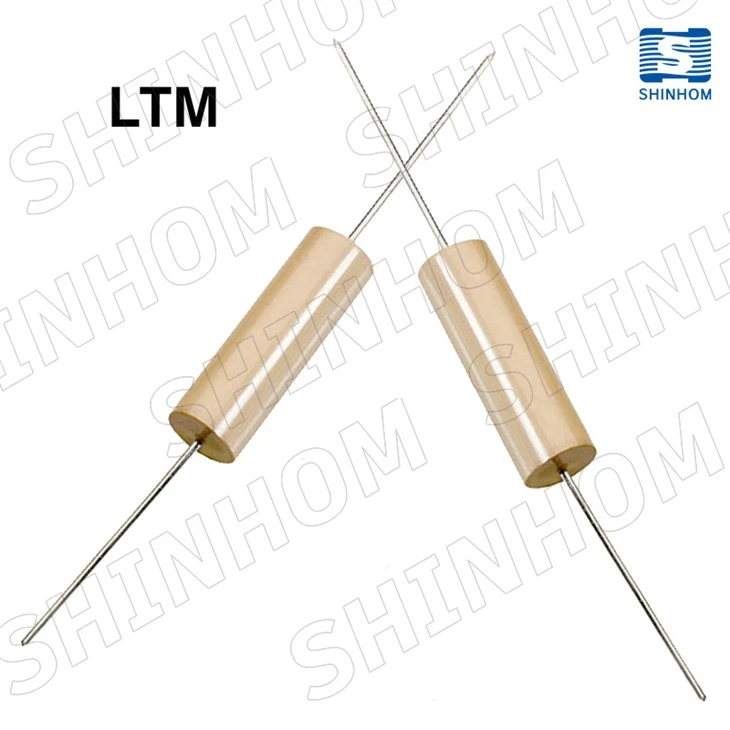

{{0}}~0,68uH: Termisk plastkjerne
0.68~1000uH: Ferrittkjerne
APPLIKASJONER:
VCR-er, AC/DC DC/DC-omformere
Videokameraer
Kommunikasjonssystemer
Bilsystemer
Flytende krystall-TVer
Kraftleverandører
Nettverkssystemer
Periferutstyr til datamaskiner
Serier i denne familien
| Produktserie | L(µH) | SRF(MHz) | DCR Max (Ω) | IDC Max (mA) | |
| LTM0409 | 0.15-240 | 5.9-525 | 0.03-7.8 | 115-2740 | ✉ |
| LTM0511 | 0.1-1000 | 3.0-400 | 0.025-30 | 100-3000 | ✉ |
Shinhom er dedikert til å sette en høy standard for fortreffelighet for bransjer som integrerer eller bruker magnetiske teknologier i våreStøpte induktorerProdukter.
