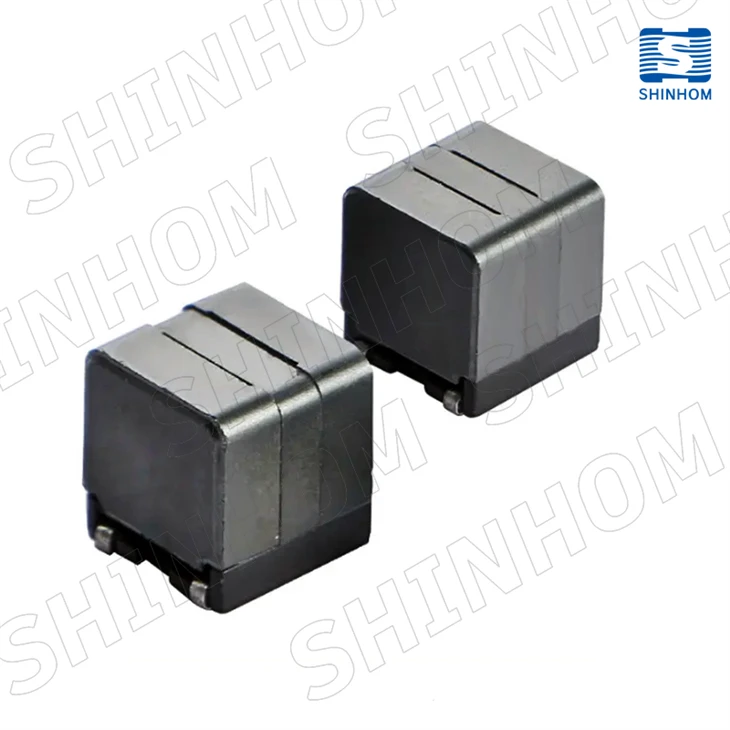

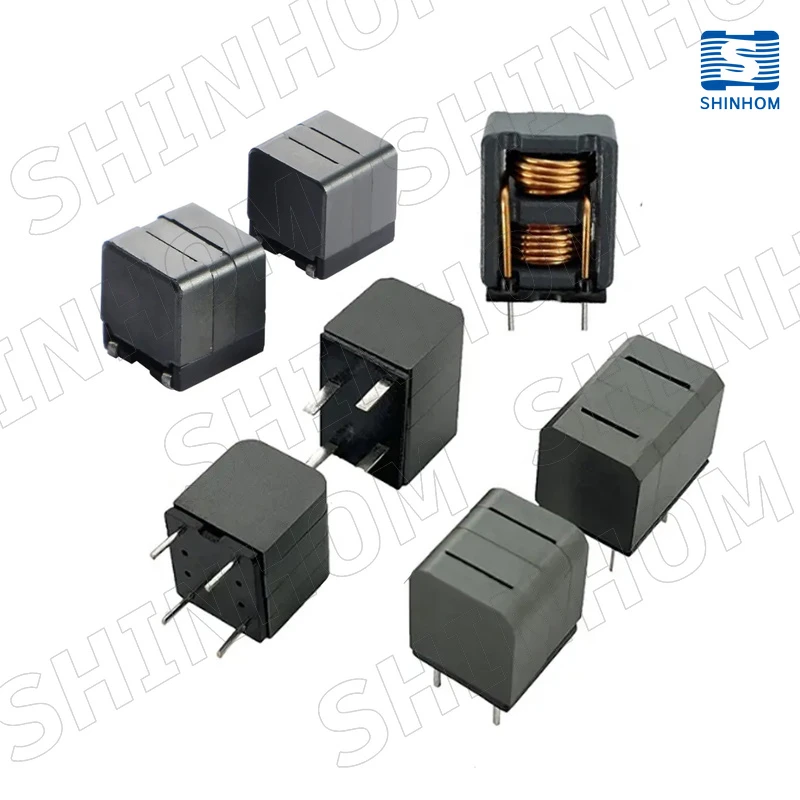

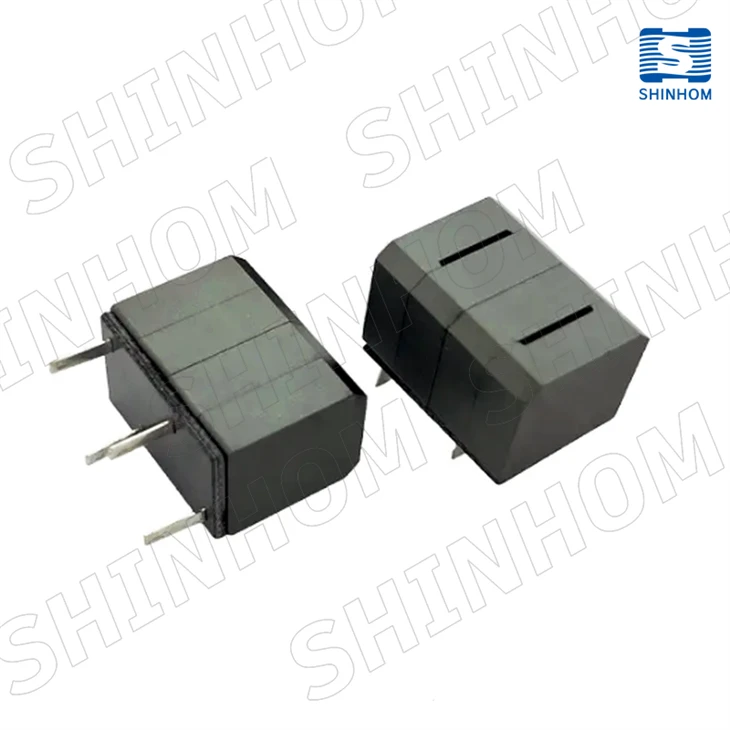

Klasse-D kraftinduktorertilbyr et bredt utvalg av doble induktorer og toroidale kraftfilterinduktorer for bruk i klasse-D-forsterkere. Disse forsterkerne forlenger batterilevetiden i likestrøms-lydapplikasjoner, for eksempel lydsystemer i biler. De doble induktorene og toroidale kraftfilterinduktorene er designet for lav forvrengning og høy lydkvalitet. De doble induktorene forbedrer ytelsen til klasse-D-utgangs-LC-filtrene betydelig og er plassert i en enkelt skjermet pakke for å spare kritisk kortplass. Disse induktorene er AEC-Q200 grad 1-kvalifisert, RoHS-kompatible og REACH-kompatible.
| Produktfamilier | 1.DEP | 2.HDA | 3.HDE |

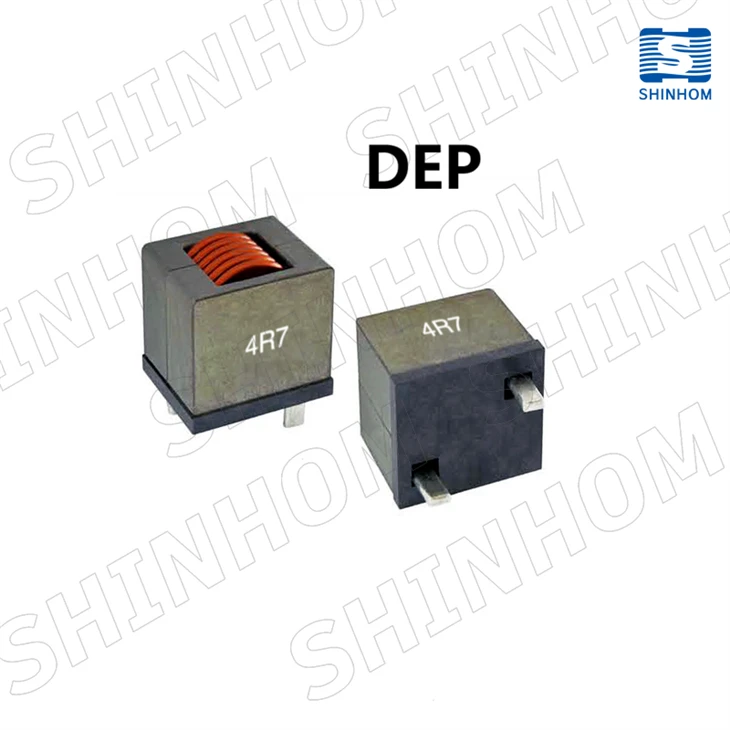

1.DEP-familie
Høy strøm gjennom-hullinduktor
FUNKSJONER:
- Høytemperaturdrift opp til180 grader
- Lav DCR for reduserte tap og lavere varmestigning
- Pulverisert kjerne av jernlegering for høy strømytelse
- Myk metning for stabil induktans under DC-bias
- Fleksible terminalalternativer for flere monteringsmetoder
- Egendefinerte design tilgjengelig
APPLIKASJONER:
- Høystrøm og høy temperatur applikasjoner DC/DC omformere
- Høystrømsmotor og bryterstøydemping Invertere
Serier i denne familien
| Produktserie | Induktans (µH)±20 % | DCR(mΩ) | SRF(MHz) |
Oppvarmingsstrøm Irms(A) |
Metningsstrøm Isat 1(A) |
Metningsstrøm Isat 2(A) |
|
| DEP2520 | 1.2-10 | 0.3-2.0 | 8-90 | 30-80 | 30-110 | 45-150 | |
| DEP3231 | 6.2-30 | 0.55-2.45 | - | 30-68 | 47-100 | - | ✉ |

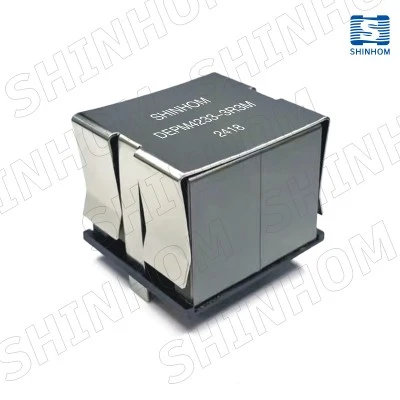

| DEPM4233 | 3.3-470 | 0.75-11.55 | 3.6-27.7 | 17.5-44 | 3-92 | 3.6-95 | ✉ |

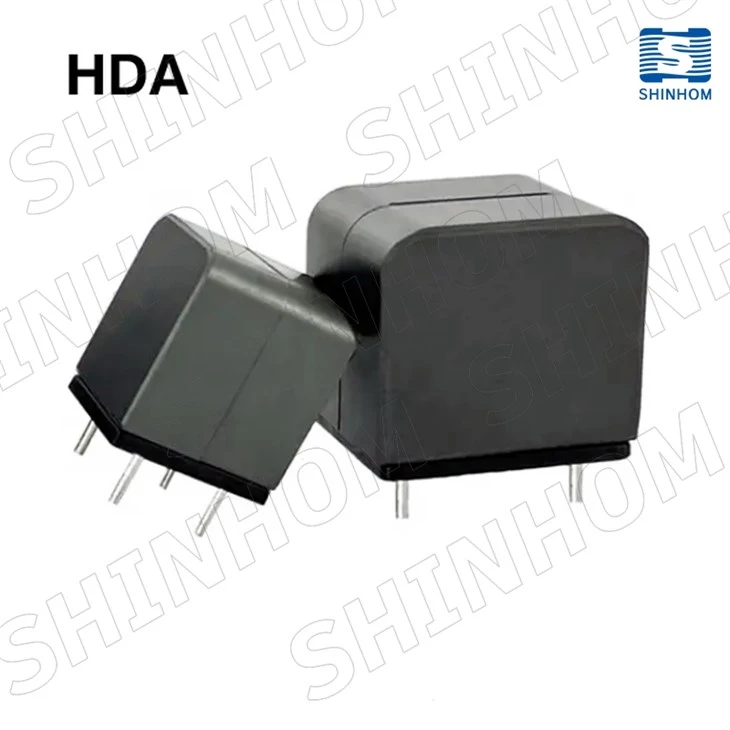

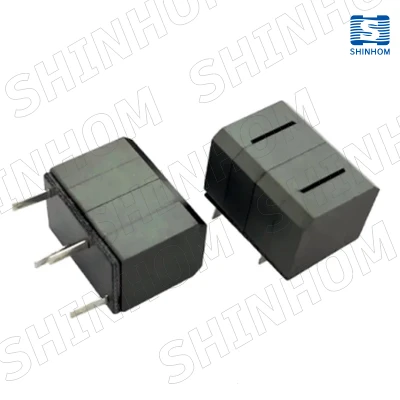

2.HDA Familie
Strøminduktor for digital forsterker
FUNKSJONER:
- Lav strålingsstøy ved magnetisk skjermet konstruksjon
- Super høy strøm, lav motstand
- Den optimale designen realiserer høykvalitetslyd og lav forvrengning
- Driftstemperatur: -40 grader til +130 grader (inkluderer temperaturøkning 40 grader)
- Lagringstemperatur: -25 grader til +85 grader
- Alle produktene er RoHS-kompatible
APPLIKASJONER:
- Egnet som choke for digital forsterker. Bilstereo, LCD- og PDP-TV, 5.1-kanals hjemmekino, etc
Serier i denne familien
| Produktserie | Induktans (µH)±20 % | DCR Max (mΩ) | Isat Max(A) | Irms Max(A) | D(mm) | |
| HDA1010 | 10-15 | 18-23 | 4.3-7.5 | 4.0-5.5 | 0.4-1.2 | ✉ |
| HDA1010AG | 10-33 | 20.5 | 2.0-7.5 | 4.5 | 0.6 | ✉ |
| HDA1315B | 10-33 | 5.6-16 | 3.8-7.0 | 5.5-8.5 | 0.33-0.5 | ✉ |
| HDA1315E | 10-33 | 10-12 | 3.5-11.0 | 7.0-7.5 | - | ✉ |
| HDA1416A | 10-33 | 15-28 | 5.5-11.5 | 5.0-7.0 | 0.65-0.8 | ✉ |
| HDA1416B | 10-47 | 6.5-20 | 6.0-9.0 | 5.0-8.0 | 1.8 | ✉ |
| HDA1416C | 10-27 | 12-20 | 9.0-15.0 | 5.0-7.0 | 1.8 | ✉ |
| HDA1416D | 10-33 | 15-28 | 5.5-11.5 | 5.0-7.0 | 0.65-0.8 | ✉ |
| HDA1516 | 10-33 | 11-22 | 5.5-11.0 | 4.5-7.0 | 0.6-0.8 | ✉ |
| HDA1521A | 10-33 | 11-33 | 8.5-14.0 | 5.0-7.7 | 0.7-0.9 | ✉ |
| HDA1719 | 10-47 | 7.0-34 | 8.0-22.0 | 5.0-12.0 | - | ✉ |
| HDA1931A | 10-33 | 4.0-8.2 | 25.0-50.0 | 10.0-18.0 | - | ✉ |
| HDA2023A | 10-33 | 8.0 | 12-36 | 10-12 | - | ✉ |
| HDA2023B | 10-33 | 8.3-12.0 | 11.0-31.5 | 8.0-9.1 | 1.1-1.2 | ✉ |
| HDA3718H | 10-33 | - | - | - | 1.8-2.4 | ✉ |
| HDAS0910 | 10-22 | 22-52 | 3.2-5.0 | 2.5-3.9 | - | ✉ |
| HDAS1013 | 3.3-22 | 11-38 | 4.3-12 | 3-5.1 | - | ✉ |
| HDAS1313 | 4.7-22 | 5.4-21.5 | 7.0-17.0 | 5.2-11.6 | - | ✉ |

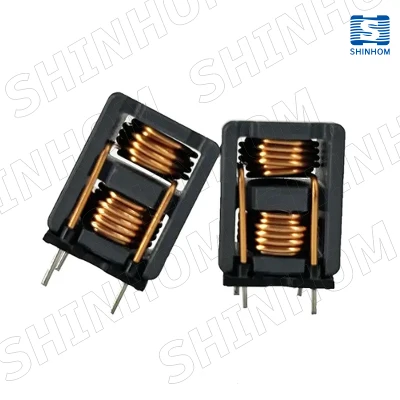

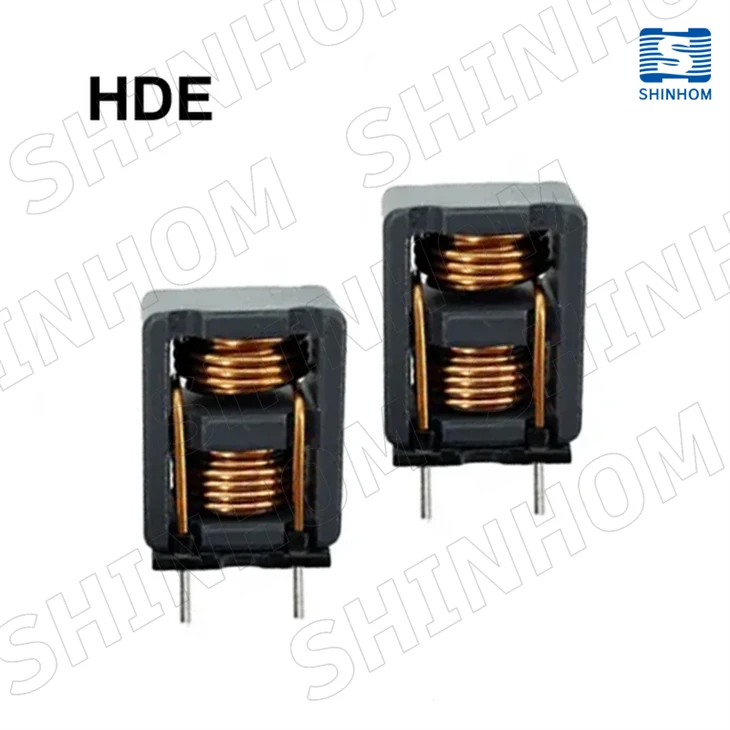

3.HDE-familie
Strøminduktor for klasse-D-forsterker
FUNKSJONER:
- Utmerket sveisbarhet og motstandsdyktighet
- Lav strålingsstøy av spesiell magnetisk skjermet struktur
- Lav motstand, høy strøm
- Bredt frekvensområde
- Den optimale designen realiserer høykvalitetslyd og lav forvrengning
- Driftstemperatur og lagringstemperatur: -25 grader ~ 105 grader
APPLIKASJONER:
- Egnet som choke digit al amp, billyd, LCD og PDP TV, 5.1ch hjemmekino, etc.
Serier i denne familien
| Produktserie | Induktans (µH)±20 % | Oppvarmingsstrøm DC Amps IDC(A) | Metningsstrøm Isat(A) | DCR Typ(mΩ) | DCR Max (mΩ) | D(mm) | |
| HDE1219/1623 | 10-22 | 2.4-6.4 | 5.0-15.0 | 9.0-45.4 | 12-60 | 0.65-0.9 | ✉ |
Shinhom er dedikert til å sette en høy standard for fortreffelighet for bransjer som integrerer eller bruker magnetiske teknologier i våreKlasse-D kraftinduktorerprodukter.
